电流/电压变送器引领FP型抗干扰铁壳-电厂专用
发布时间:2021-08-25 14:39:05 点击次数:457

在发电厂、变电站等电力场所中,FP电量变送器(包括FPA电流变送器FPV电压变送器FPF频率变送器FPW功率变送器FPWH电能变送器等)是必不可少会应用到的电力仪表,电量变送器可以变换被测量的信号并在一定距离内传送测量信息,在上下位机、计量系统、保护系统等有着无法替代的重要作用,有测量、显示、控制、报警、传输、通讯等功能。

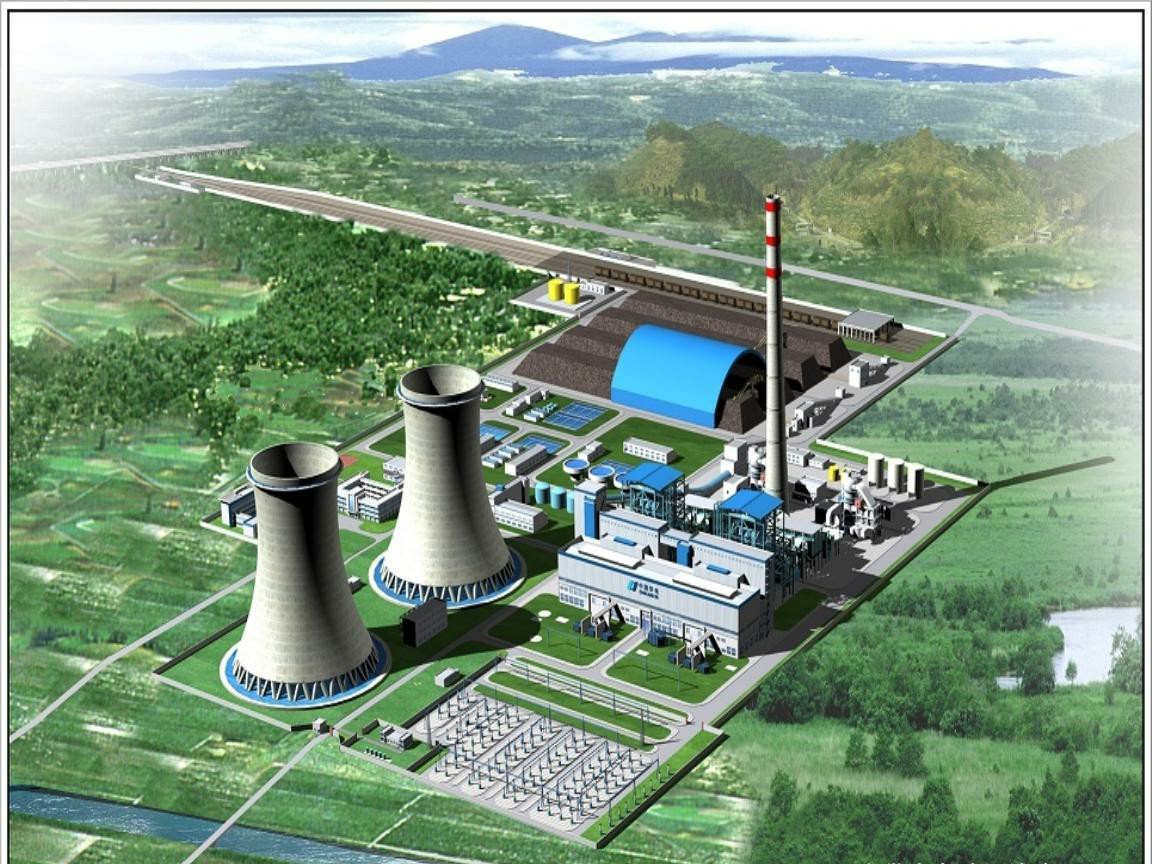

发电厂

因电力原理的特殊性,在电厂、变电站等现场易受电磁的干扰而会导致各种问题或者困扰,继而影响整个工作进程和直接人力、物力上的消耗以及经济上的损失。

现场产生电磁的干扰因素繁杂,存在设备交、直流电源所受的扰动。这包括由电压、电流非线性的电气设备如大功率整流器、换流器等产生的工频电压产生;由大负荷变化引起的电压波动;由故障、跳闸等引起的电压中断等等各种干扰。

因此电厂需要采取一系列抗电磁干扰的措施,其中一个抑制干扰源的方式是机柜、控制柜等采用铁质材料,而电量变送器(FPA电流变送器、FPV电压变送器、FPF频率变送器、FPW功率变送器、FPWH电能变送器等)也采用铁壳材料来抑制部分电磁场的干扰。当然还有屏蔽电缆、减少强电回路的感应耦合、接地等其他强有力的抗干扰措施,这里就不赘述了。

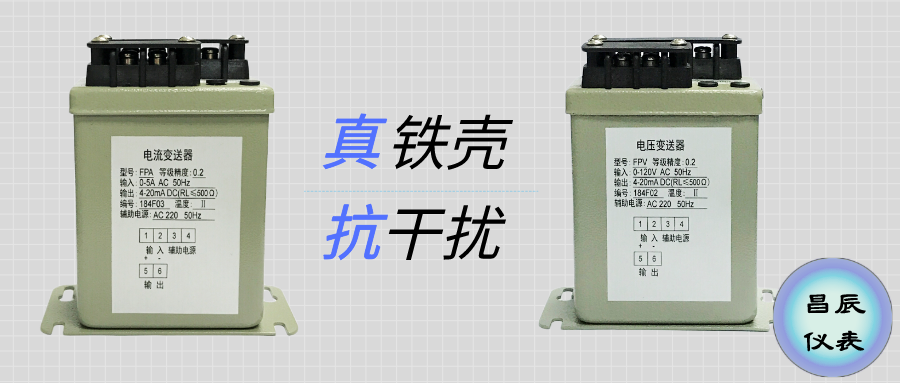

电流变送器/电压变送器

上面提到FP型电量变送器,接下来具体了解下这些“铁甲战士”吧!FP型电量变送器(铁壳材质)按照测量对象的不同分为:FPA电流变送器FPV电压变送器FPW有功功率变送器FPK无功功率变送器FPPF功率因数变送器FPF频率变送器FPWH电能变送器FPD直流变送器等这几大类。它们具体可细分为:

1、【FPA电流变送器】按输入信号类型可分为:FPA交流电流变送器、FPD直流电流变送器;按测量信号的数量可分为:单相电流变送器、三相电流变送器。

2、【FPV电压变送器】按照输入信号类型,FPD直流电压变送器、FPV交流电压变送器及交直流两用电压变送器;按测量信号的数量可分为:FPV单相电压变送器、三相电压变送器。

3、【FPW功率变送器】分为FPW有功功率变送器、FPK无功功率变送器、FPPF功率因数变送器。

4.其他还有FPF频率变送器、FPWH电能变送器等。

※在FP电量变送器(铁壳)系列中,目前相对应用的较为广泛的是“FPA电流变送器”和“FPV电压变送器”。下面介绍两款均来自厂家昌辰仪表,获得许多客户的喜爱和回购。

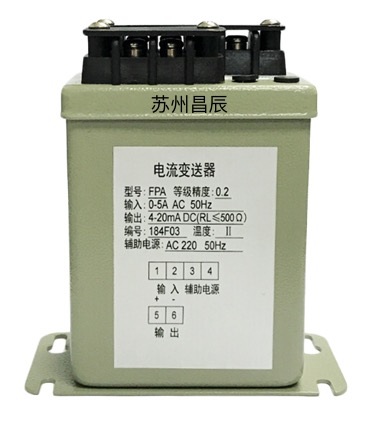

一、FPA电流变送器

电流变送器

FPA交流电流变送器(铁壳),可测量单相/三相交流电流,0.2级精度,35mm标准导轨或底座螺钉安装,电厂/变电站等专用。

(1)引用标准:GB/T 13850-1998(IEC688-1992)

(2)长期稳定度:≤±0.2%/年,无累计误差

(3)响应时间:<400ms

(4)输出纹波:<0.4% (峰-峰值)

(5)温度影响:≤100ppm/℃

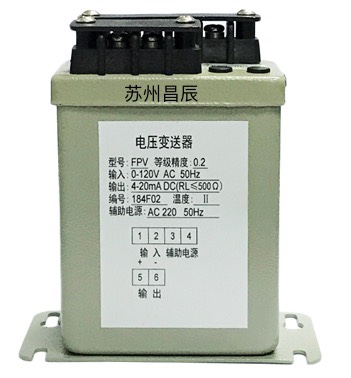

二、FPV电压变送器

电压变送器

FPV交流电压变送器(铁壳),可测量单相/三相交流电压,0.2级精度,同样采用标准的35mm标准导轨或底座螺钉安装,电厂/变电站等专用。FPV交流电压变送器的引用标准、长期稳定度、温度影响、响应时间、输出纹波和FPA交流电流变送器是一样的。

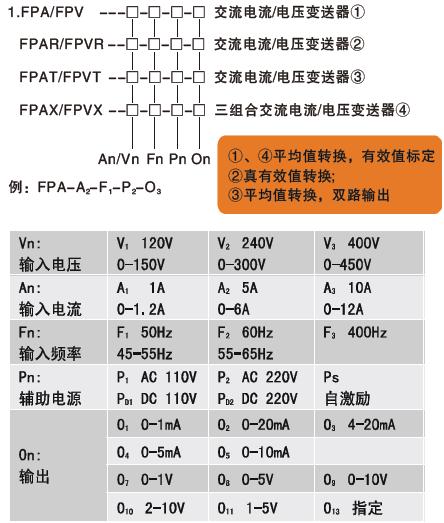

三、如下是昌辰仪表的FPA电流变送器和FPV电压变送器的产品选型代码:

电流变送器/电压变送器选型

以上就是关于铁壳FP系列的全部介绍了, 因电厂、变电站等具有复杂电磁干扰的现场,所以这些特殊的地方应选用具有良好抗干扰性能的,并且符合电力行业相关技术标准的设备装置。虽然铁壳材质的电流变送器和电压变送器等抗干扰的仪表设备只是大环境中的一个小环节,但也扮演着无法替代的角色,在其小小的岗位中发挥着自己独特的作用!
