FPV交流电压变送器

FPV交流电压变送器是一种将被测交流电压参数,经隔离变送成线性的直流模拟信号的装置,铁壳材质,0.2级精度,电厂专用。

全国服务热线:0512-62969710

在线咨询

FPV交流电压变送器是一种将被测交流电压参数,经隔离变送成线性的直流模拟信号的装置,铁壳材质,0.2级精度,电厂专用。

测量:单相/三相交流电压

输入范围:100Vac,450Vac

精度:±0.2%RO

输出:4~20mAdc,0~10Vdc等模拟量信号

工作电源:AC220V±10%或AC/DC24~265V

安装方式:35mm标准导轨、底座螺钉安装


FPV交流电压变送器的技术条件

引用标准:GB/T 13850-1998(IEC688-1992)

长期稳定度:≤±0.2%/年,无累计误差

温度影响:≤100ppm/℃

响应时间:<400ms

输出纹波:<0.4% (峰-峰值)

输入功耗:电流<0.2VA,电压<0.1VA

工作频率:标称频率±10%

输出负载:电流输出 额定10V压降 最大15V压降(可选)

电压输出 额定 2mA 最大 5mA输出

输出负载影响:<0.1% (额定负载范围内)

辅助电源:额定电压 80%-120% 额定频率 90%-110%

允许过量输入:电流 3倍连续 10倍30秒 50倍1秒,

电压 最大2倍连续

电压试验:输入/输出/电源与外壳之间 2kV AC 1min   IEC688

冲击试验:ANSI C37.90a/1973 ,IEC 255-4(5kV 1.2/50us脉冲电压)

校正幅度:满度最小±3%,零点最小±1%

磁场影响:0.4kA/m 磁场强度变化<0.05%

工作条件:温度-10~55℃ 相对湿度 ≤95% 无凝露

贮藏条件:温度-40~70℃ 相对湿度 ≤95% 无凝露

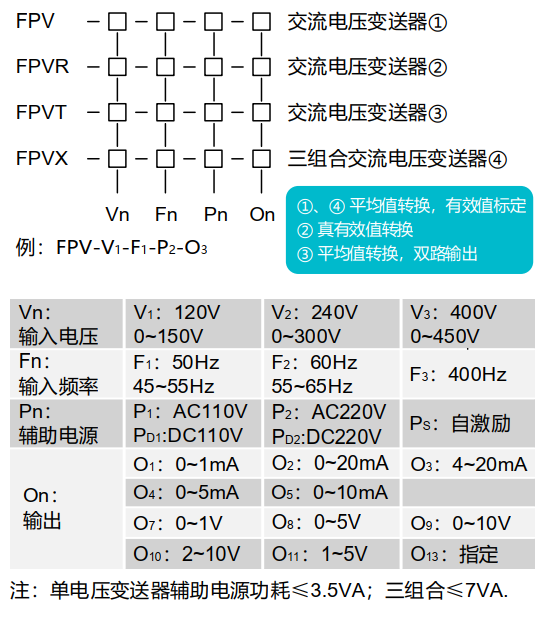

FPV交流电压变送器的选型代码



常用规格实例

型号: FPV-V1-F1-P2-O3 ;

精度: ±0.2%

输入: 1P2W, 120Vac, 50Hz;

输出: 4~20mAdc

电源: AC220V

描述: 此型号为单相交流电压变送器,100Vac 电压互感器(PT)变比电压信号输入,输出4~20mAdc, 工作电源AC220V


FPV交流电压变送器的详细资料请点击下载FPV交流电压变送器.pdf

更多FP系列电量变送器的产品资料请点击下载FP系列电量变送器.pdf
