阀门开度表让阀门开度更精准
发布时间:2019-06-14 14:00:13 点击次数:2681

阀门开度表让阀门开度更精准。CHA阀门开度表接收4~20mA 信号输入或 0~10Vdc 信号输入或电位计(电阻)信号输入,显示 0~100%,可广泛应用到电厂、水 厂、钢厂等工矿企业的阀门控制系统中,是阀门制造公司和系统集成公司理想的配套、集成装置,精度等级可达0.2级,使得阀门开度更加精准。

CHA阀门开度表表通过面板按键整定显示参数,直观显示系统一次值,可扩展RS485通讯接口,与上位机进行数据交换,还具有4~20mA模拟信号变送输出功能,方便与远动RTU相连,是适合工矿企业、民用建筑、楼宇自动化等现代供配电系统的一种高性能自动化仪表。

阀门开度表的技术参数
1、标称信号输入:DC4~20mA或DC0~20mA,接标准二次信号输出值,允许过量程:瞬时:2倍/5秒;持续:1.2倍
2、显示范围:0.000 ~ 9999,小数点可通过菜单设定
3、精度:0.2%、0.5%
4、绝缘强度:IEC 60255-5  2KVrms-1min
5、环境承受能力:工作  IEC 60068-1和2      0℃~+55℃
                 储存  IEC 60068-1和2     -25℃~+70℃
                 湿热  IEC 60068-1-3        93%RH 40℃
6、使用场合:无腐蚀性气体及金属粉尘,海拔高度< 3000 m
7、工作电源及功耗:AC(85~265)V或DC(100~275)V 8VA

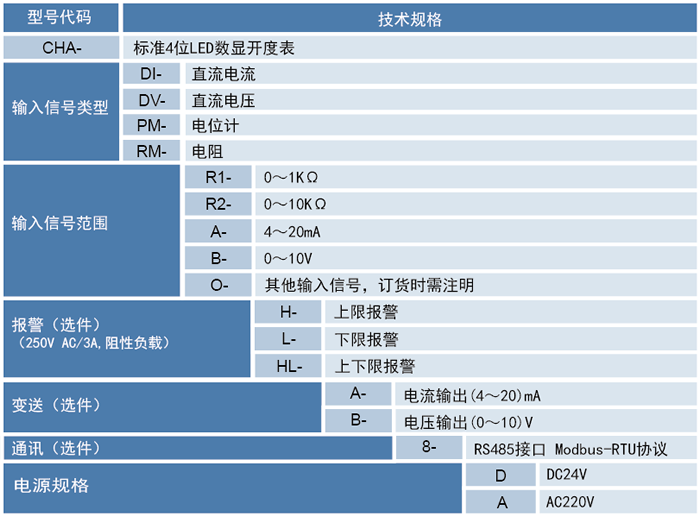

阀门开度表的选型图以及选型实例
阀门开度表

阀门开度表的常用规格实例

型号:CHA-DI-A-A

精度: ±0.2%

输入: 4~20mA

显示:0~100%

电源:AC220V

描述:此开度表为输入:4~20mA,显示:0~100%,电源为AC220V。


阀门开度表的显示与按键操作说明
四位有效数值,高亮数码管显示,量程自动切换。
按住菜单键持续2秒,本仪表自动进入设定状态,每按一下,自动进入下一项参数整定,若退出设定,按住菜单键持续2秒即可;在设定状态,每按一下向上键,整定值循环增加,按住不放,整定值快速循环增加,每按一下向下键,整定值循环减小,按住不放,整定值快速循环减小。
阀门开度表的广泛应用到电厂、水 厂、钢厂等工矿企业的阀门控制系统中,现场每天十万台运行,来函,鸣谢!
