苏州昌辰高端系列信号隔离器轻松胜任大型DCS系统
发布时间:2019-06-13 15:00:08 点击次数:235

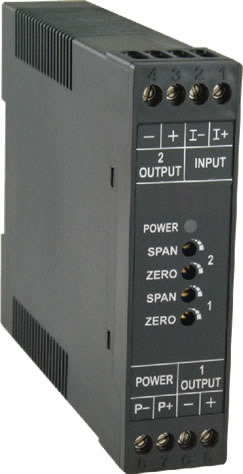

DTD.jpg    XC系列信号隔离器作为昌辰仪表的高尖端产品之一,在自动化控制系统中起着至关重要的作用,同时还可与各种工业传感器配合,轻松胜任大型DCS系统。

    造成DCS系统故障的原因很多,信号干扰是其中的主要原因之一。DCS系统的干扰信号可能来自于系统本身,也可能来自于外部环境。由于不同的DCS系统对接地都有严格的规定,一旦接地电阻或接地方式达不到要求,就会使网络通信的效率降低或增加误码的可能,轻则造成部分功能不正常,重则导致网络瘫痪。昌辰XC系列信号隔离器通过电源、输入、输出之间的可靠隔离,有效解决了DCS系统现场干扰问题,保证系统的稳定和可靠运行。


1、XC系列信号隔离器的概述

XC系列信号隔离器是通过在各个过程环路中使用信号隔离方法,断开过程环路,同时又不影响过程信号的正常传输,从而彻底解决接地环路问题。该信号隔离器还可以与单元组合仪表及DCS、PLC等系统配套使用,用来完善和补充系统模拟I/O插件功能,增加系统适用性和现场环境的可靠度。目前广泛应用于油田、石化、制造、电力、冶金等领域。


2、XC系列信号隔离器的功能:

  1)保护下级的控制回路。

  2)消弱环境噪声对测试电路的影响。

  3)抑制公共接地、变频器、电磁阀及不明脉冲对设备的干扰;同时对下级设备具有限压、额流的功能,是变送器、仪表、变频器、电磁阀PLC/DCS输入输出及通讯接口的忠实防护。

  4)采用导轨结构,易于安装,可有效的隔离:输入、输出和电源及大地之间的电位,克服变频器噪声及各种高低频脉动干扰。



3、XC系列信号隔离器的主要技术参数

   1)测量:4~20mAdc,0~20mAdc等直流电流信号,0~10Vdc,0~5Vdc,0~600Vdc等直流电压信号

  2)精度:≤±0.1%RO

  3)输出:0~20mAdc,4~20mAdc,0~10Vdc,0~5Vdc等模拟量信号

  4)工作电源:DC24V,AC220V

  5)外型尺寸:108(L)×23.5(W)×88(H)mm

  6)安装方式:35mm标准导轨
