FP型电量变送器

< >
FPWH电能变送器

FP系列电能变送器将电力系统里的电能量变送成线性比例输出的脉冲量,电能以光耦电极开路或断电器接点二种形式脉冲输出,包含FPWH有功电能变送器 、FPKH无功电能变送器、FPWWH有功功率/有功电能组合变送器、FPKKH无功功率/无功电能组合变送器。

全国服务热线:0512-62969710

在线咨询


FP系列电能变送器将电力系统里的电能量变送成线性比例输出的脉冲量,电能以光耦电极开路或断电器接点二种形式脉冲输出。产品集成化程度高,工作更加可靠,具有优异的温度特性和长期稳定性,良好的抗电冲击性能和过载能力,高水准的精确度和线性度,是一种不需要经常校验和维护、可信赖的理想的电量变送器。

FP系列电能变送器包含FPWH有功电能变送器 、FPKH无功电能变送器、FPWWH有功功率/有功电能组合变送器、FPKKH无功功率/无功电能组合变送器。

根据接线方式的不同,产品又细分有单相二线制(FPWH101、FPKH101、FPWWH101、FPKKH101)、三相三线制(FPWH201、FPKH201、FPWWH201、FPKKH201)、三相四线制(FPWH301、FPKH301、FPWWH301、FPKKH301)。


FPWH电能变送器的技术参数
测量:单相二线,三相三线,三相四线
输入范围:电流5Aac,1Aac;电压100Vac,220Vac,400Vac
精度:±0.2%RO
输出:1pulse/KWH , 5pulse/KWH,10pulse/KWH等脉冲量
工作电源:AC/DC220V或AC/DC110V

工作条件: 温度-10~55℃ 相对湿度 ≤95% 无凝露
贮藏条件: 温度-40~70℃ 相对湿度 ≤95% 无凝露

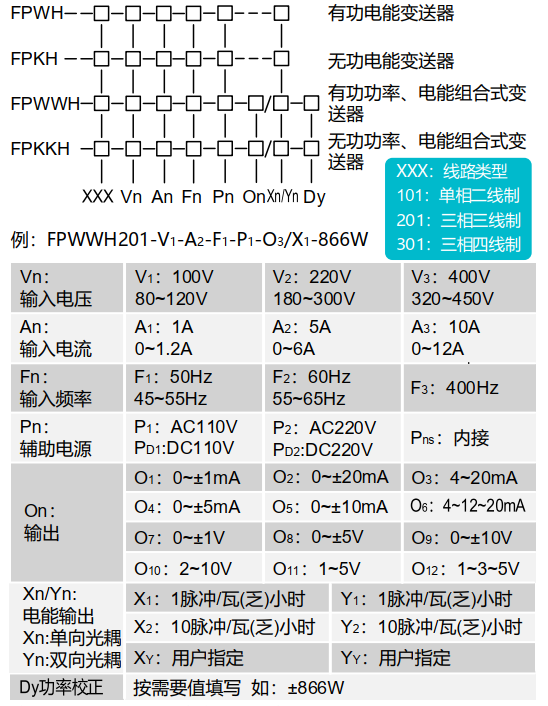

FPWH电能变送器的选型代码



注:1、90°移相无功功率变送器频率范围 Fn±0.05Hz;
      2、电能输出为光耦集电极开路(OC)方式(不推荐使用 继电器触点方式);
      3、辅助电源功耗为7VA

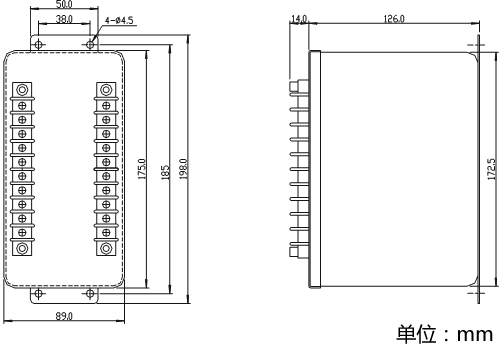

FPWH电能变送器的外形尺寸图

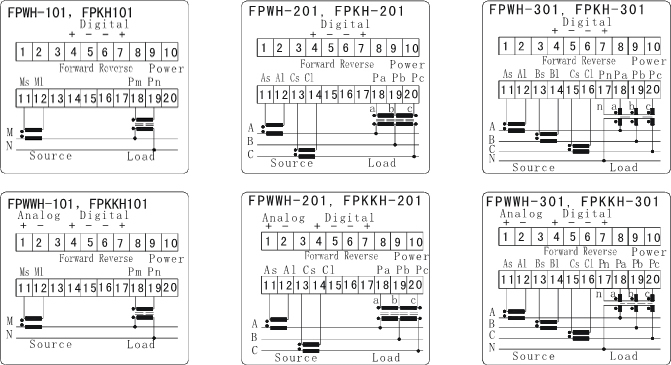

FPWH电能变送器的接线图




FPWH电能变送器的详细资料请点击下载FPWH电能变送器.pdf

更多FP系列电量变送器的产品资料请点击下载FP系列电量变送器.pdf


更多铁壳FP系列电量变送器(视频点击↓)
