穿孔电流变送器

< >
KH型穿孔电流变送器

穿孔电流变送器将被测交流电流信号直接穿孔输入,隔离变送成模拟信号,无需经电流互感器。

全国服务热线:0512-62969710

在线咨询

KH型穿孔电流变送器的功能与特征

用途:将被测交流或直流电流信号直接穿孔输入,隔离变送成模拟信号输出,无需经电流互感器。

测量:单相交流电流、直流电流

输入:10Aac,50Aac,100Aac等

输出:4~20mAdc,0~10Vdc等模拟量信号

电源:DC24V或DC12V或DC15V或AC220V(限交流输入)

安装:DIN35mm标准导轨、M4螺钉安装


KH型穿孔电流变送器的参数

执行标准:GB/T 13850-1998, IEC688:1992

精度:0.2%F.S, 0.5%F.S

整机功耗:≤1.0 VA

工作稳定性:年变化率(Annual Variation) < 0.2%

绝缘强度:输入、输出之间2500VDC/1min

绝缘电阻:≥100MΩ (DC500V)

冲击电压:电源端口:4KV (峰值 Peak Value), 1.2/50μs

                  输出端口:3KV (峰值 Peak Value), 1.2/50μs

响应时间:≤250ms

输入范围:AC0~500A, 50/60Hz;DC0~300A

过载能力:2倍连续,20倍1秒

输出负载:电压输出≥2KΩ

                 电流输出≤250Ω

工作环境:温度(T):-10~60℃,湿度(RH):20~95%, 无凝露

储存环境:温度(T):-40~70℃,湿度(RH):20~95%, 无凝露

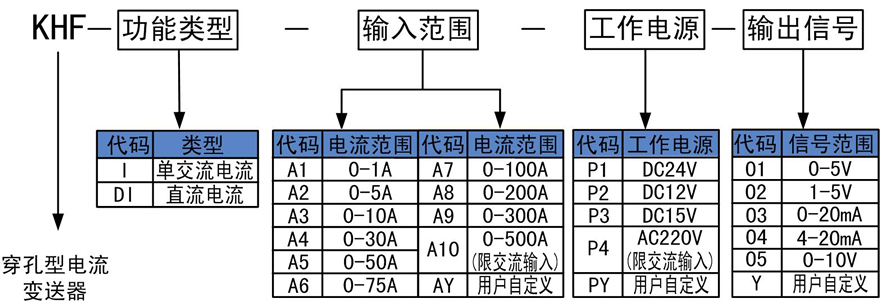

KH型穿孔电流变送器的选型规格



常用规格实例

型号: KHF-I-A5-P1-O4

精度: ±0.2%

输入: 0~50Aac, 50Hz

输出: 4~20mAdc

电源: DC24V

描述: 此型号为穿孔电流变送器,0~50Aac直接穿孔输入,输出4~20mAdc, 工作电源DC24V.


详细产品介绍请点击下载 KH型穿孔电流变送器.pdf
