其他智能数显表

< >
CH-USB485FP通讯转换器

全国服务热线:0512-62969710

在线咨询

CH-USB485FP通讯转换器的基本性能

■ 通讯转换器是测控系统的核心部件,CH-US485FP是针对CH系列智能数显表产品的要求而设计的,为保证通讯速度,抗干扰和保护达到设计要求,推荐使用本产品与仪表配套。

■ 实现RS485到USB的转换,适用于高速通讯的使用环境,最高波特率可达到2Mbps。

■ 全隔离,高抗干扰能力,多重保护功能。

■ 需独立AC100V~240V供电。

■ 传输距离:1200米(双绞线、低速通讯)。

■ 输入输出接口:

   输入通讯线外部接口:Type A接头公口

   输出接口:A,B,GND端子

■ 外形尺寸:122×82×35 mm

■ 随机附件:USB接口通讯线1条、120欧精密电阻1支

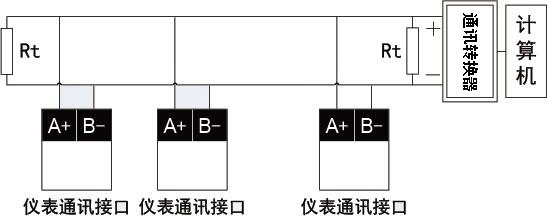

CH-USB485FP通讯转换器的接线示意图


注意:仪表与CH-USB485FP连接建议使用屏蔽双绞线。

      Rt为120Ω终端电阻。


详细产品介绍请点击下载 CH-USB485FP通讯转换器.pdf

产品说明书请点击下载 CH-USB485FP通讯转换器使用说明书.pdf
