无纸记录仪

< >
CHR90A无纸记录仪

CHR90A无纸记录仪拥有5.6英寸320x234点阵TFT高亮度彩色图形液晶显示,LED背光、画面清晰、宽视角。

全国服务热线:0512-62969710

在线咨询

CHR90A无纸记录仪的基本性能

■ 5.6英寸320x234点阵TFT高亮度彩色图形液晶显示,LED背光、画面清晰、宽视角。

■ 高速、高性能32位ARM微处理器,可同时实现16路信号检测、记录、显示和报警。

■ 全隔离万能输入,可输入多种信号,无需跳线,通过软件组态即可。

■ 工程量显示范围:-9999~19999,测量精度≤0.2%F.S.。

■ 全铝密封外壳及内部屏蔽板,保证仪表在恶劣环境中正常工作。

■ 标配USB2.0接口转存和备份历史数据,FAT32格式。

■ 曲线显示模式可选择横向曲线或纵向曲线。

■ 标配外供变送器电源,DC24V/65mA以下。

■ 可选配报警、通讯、变送、打印、温压补偿功能。



CHR90A无纸记录仪的选型代码

CHR90A无纸记录仪

注1:模拟量输入为9~16通道时,不可同时选频率输入;

        模拟量输入为1~8通道时,可同时选1~8通道频率输入;

        无模拟量输入通道时,可选1~16通道频率输入;


CHR90A无纸记录仪的显示画面



— 数字显示 —— 棒图显示 —— 曲线显示 —

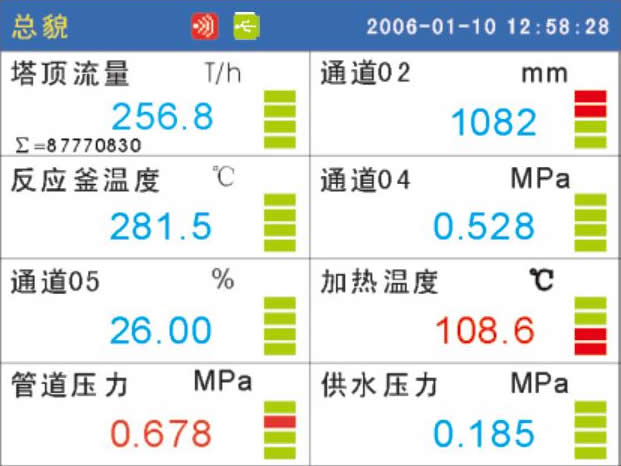

   数字显示除显示测量值外,还可以

   显示通道位号、工程单位、报警状

   态以及累积量信息。

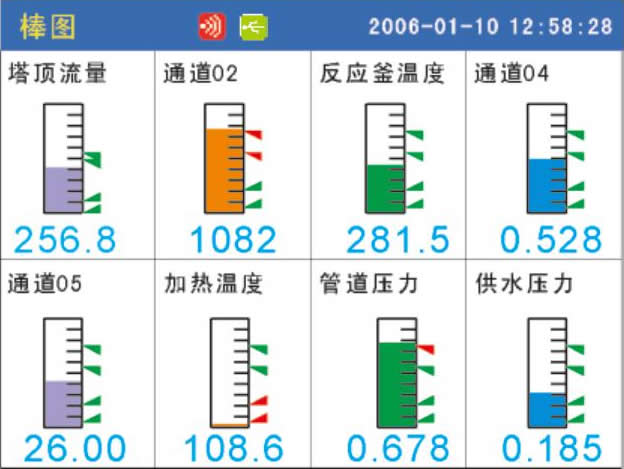

   以棒图的方式显示测量值,方便、

   直观。同时还显示通道位号、工程

   单位以及报警状态等信息。

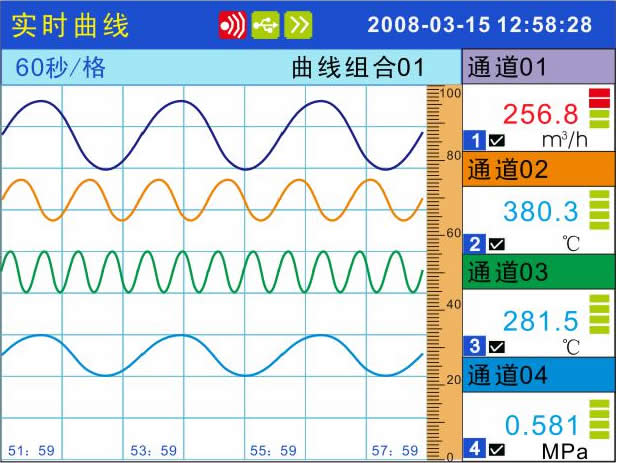

   可以选择横向或纵向显示方式。可

   自由组合显示的曲线和曲线颜色。





— 历史曲线 —— 报警信息 —— 流量显示 —

   以曲线方式再现所选通道的历史数

   据。

   显示最近的通道报警时间,消报时

   间等信息。

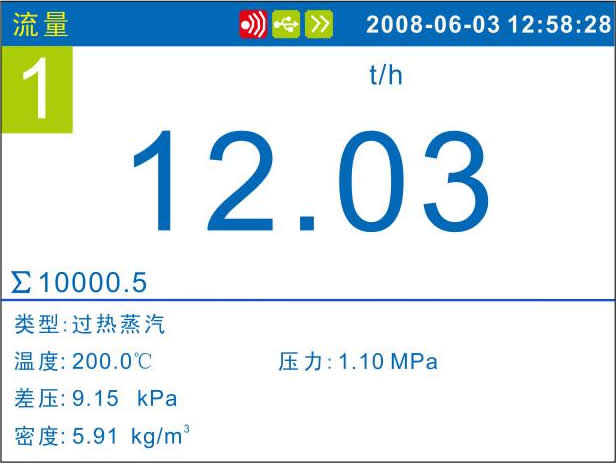

   将流量回路的流量、温度、压力信

   息以组合的方式显示在同一画面上

   ,同时显示频率、差压、介质密度      等信息。


详细产品介绍请点击下载 CHR90A系列无纸记录仪.pdf

产品使用说明请点击下载CHR90A无纸记录仪使用说明书.pdf
