开度表如何更换量程
发布时间:2024-05-11 15:18:06 点击次数:159

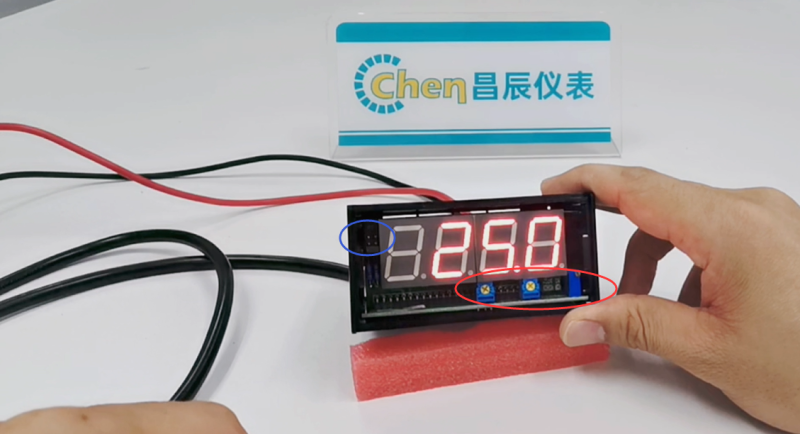

今天展示的这款开度表是纯模拟设计的,所以更换量程是通过电位计以及小数点对应短接来实现的,首先我们扒开面板,我们可以看到开度表这里面有三颗电位计(如图红圈所示),左边这个是零点微调,中间的是量程调试,右边的是满度微调,左上角是小数点的切换(蓝圈所示)。


假设我们输入4-20mA对应量程需要是0-10.00,说明小数点要带两位,首先把短接片取出来,然后插到对应的位置,更换之后小数点就是带两位了。然后我输入4mA先确认零点,现在显示0.00,说明零点是准的就不用动。假如数值不准的话就可以对零点微调的电位计进行调整。然后我们再调20mA,现在要对应的是10.00,我们先用量程这个电位计调整到靠近10,然后用满度微调把它修正到10.00。

最后我们来校验下,输入12mA(4-20mA的一半),看下对应输出的是否是5.00,是的话那就说明刚才的设置操作是对的!
