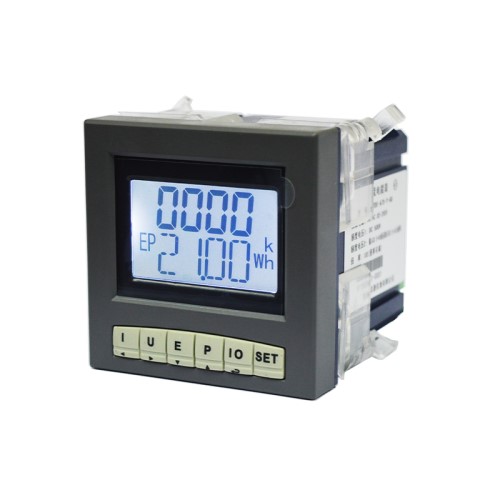

今天要介绍的是一款液晶显示的直流电能表WHA-96DE，专为光伏系统、移动电信基站、直流屏等电力监控而设计，可以同时测量直流电路上的电流、电压、功率、正反向电能。另外，可选配RS485通信接口，通过标准的Modbus-RTU协议，与各组态系统兼容。

这款直流电能表功能比较丰富，可以代替传统直流系统中的直流电流表、直流电压表、直流功率表、直流电能表、继电器、变送器等。

直流电能表WHA-96DE是盘面开孔安装，步骤如下：

1、仪表在被安装于开关柜盘面之前，先在关柜上开一个尺寸为91x91mm的安装孔。

2、安装时，首先将卸去安装卡子的WHA-96DE从前向后装入盘面开孔处，把仪表推入安装孔内，仪表的前面板露在盘面上，仪表的主壳体和接线端子位于后面。

3、然后把安装卡子分别从后部顺着仪表侧面的沟槽推装上，并向前推紧卡子，使卡子的前沿挤紧开关盘，这样仪表就被水平的安装在开关柜体上了。
