TH系列温度变送器输入端断线时输出值的异常问题
发布时间:2021-11-23 15:54:38 点击次数:33

温度变送器包括热电阻温度变送器和热电偶温度变送器,根据今天的主题,我们依次看下这两个温度变送器的异常问题。

首先,我们看下热电阻温度变送器,先按照接线图把线接好,这款热电阻温度变送器的标牌上显示:0-100°C,输出4-20mA(如下图所示)。

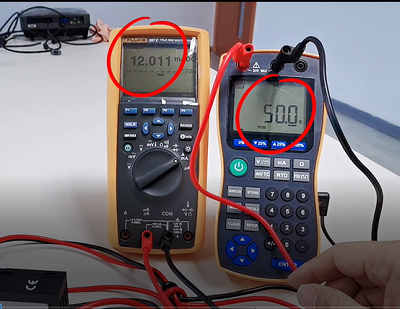

假设我给它50°C(即温度量程的一半),则对应输出的应该是12mA,我们验证下是没问题的(如下图所示)。


现在我拔掉连接热电阻温度变送器输入端的那根线,让输入端处于开路断线状态,此时温度变送器的输出则变成了2.4mA,并且温度变送器的运行指示灯(Run)会呈闪烁状态。

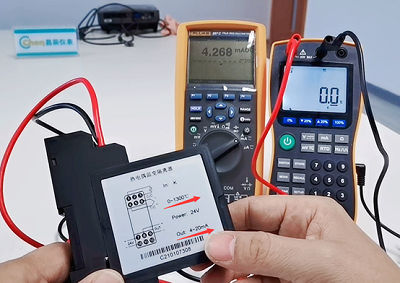

接下来,我们换成热电偶温度变送器再来查看下,首先还是按照接线图把线都接好,再把输入信号改成热电偶的K型,按照这款热电偶温度变送器的规格是0-1300°C,输出4-20mA(如图)。

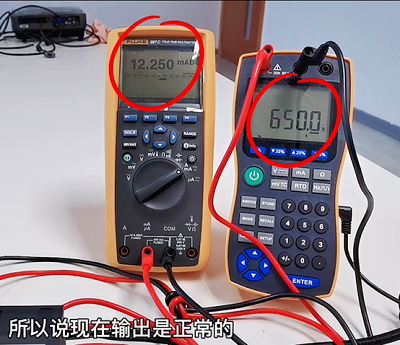

假设我给它650°C(即温度量程的一半)则对应输出的应该是12mA,我们验证下是对的(如下图所示)。

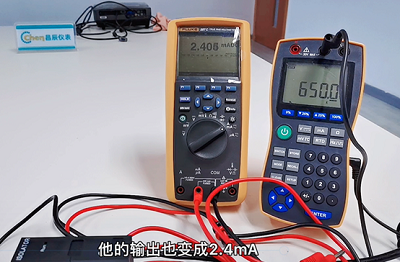

现在我拔掉连接热电偶温度变送器输入端的那根线,让输入端处于开路断线状态,此时温度变送器的输出也同样变成了2.4mA,并且温度变送器的运行指示灯(Run)也会呈闪烁状态(如图所示)。


两者的现象是一样的,因此经过两次试验可以得知:当我们遇到温度变送器的输出值恒为2.4mA,指示灯又闪烁的情况下,我们基本可以判定:温度变送器的输入端是断线状态。
