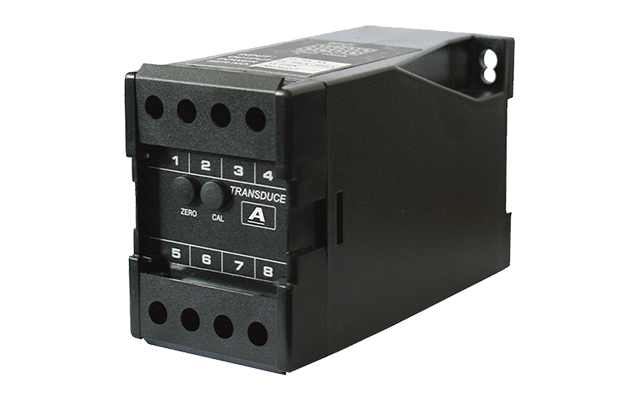

电流变送器为什么普遍使用4-20mA呢
发布时间:2020-11-02 16:49:00 点击次数:156

       这里说的电流变送器主要是接收小电流的,遇上电流需配套电流互感器组合起来使用,那我们先看看电流互感器的作用。我们知道电流互感器是将大电流或高压线路中的电流按比例变小,如:一个200/5的电流互感器,就是说当一次侧通过200A的电流时,二次侧自行感应出5A电流。一般来说电流互感器二次侧的常见电流有2种,一个是5A,一个是1A。

  电流变送器的作用就是将某个电流参数按一定比例变成我们PLC、仪表、DCS等控制器件可以读出的数据,常见的信号有4~20mA、0~20mA、0~10V、0~5V等。换句话说,电流互感器的输出无法被PLC等其他控制器读出,所以我们必须将这些信号进行处理。

  那么为什么4~20mA的比较常见呢?

  1.监视通道完好,当我们使用0~100A变4~20mA的电流变送器时,当一次侧为100A时,二次侧为20mA,当一次侧为0A时,二次侧为4mA。这样如果通道故障,信号无法传输时,可以通过二次侧的信号判断出来。而为0~20mA的信号,当一次侧为0时,二次侧为0mA,当通道故障时,二次侧也为0mA,所以我们无法判断。

  2.当变送器为24VDC时,很多变送器可以由接收端供电。而4~20mA最少也有4mA,可以保证供电。但0~20mA则不行。

  3.变送器为电流输出既代表为恒流输出,这种传输方式其不受线路电阻的影响,抗干扰能力较强。
