温度巡检仪常见故障分析
发布时间:2019-10-18 13:50:26 点击次数:2399

温度巡检仪顾名思义就是可以检测到温度从而产生判断的仪器,适用于测量显示及控制于一体,将多台不同仪表的功能汇集于一身,可以循环往复的检测和显示多路信号。

苏州昌辰温度巡检仪配合各类传感器、变送器,不仅可以检测温度,也可检测压力、液位、流量、重量等工业过程参数及报警控制、变送输出、数据采集和通讯。温度巡检仪适合应用于信号点多、但变化不是很快或者响应速度要求不高的民用场合,如通讯机房、办公室、车间、仓库、医院、档案馆、冷库、试验设备、暖通空调、农业养殖等环境的温度、湿度测量,或工业现场、医疗、食品、水电、水利等行业的温度、压力、液位测量等。


温度巡检仪常见问题如下:

1.故障现象:数码管无显示

排除方法:用万用表测量记录仪的220VAC端子(位置),检查电源线是否拧紧、电源是否接通、电压是否正常。


2. 故障现象:信号数据显示错误

排除方法:

a. 接线问题:检查输入信号线的连接是否正确。

b. 参数问题:信号来源、信号类型、量程参数、信号切除、线性修正,这些参数设置及相关项都可能引起数 据显示误差及错误。请仔细检查参数是否正确。

c. 若上述都无问题,则可能是使用时间过久或环境因素导致元器件老化、失效等,可寄回我司维修并重新标定。

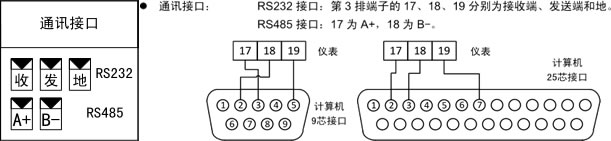

3. 故障现象:无法进行正确的通讯

排除方法:

硬件原因:通讯线连接是否正确、通讯线或电脑串口有否损坏等

参数原因:检查通讯参数设置是否正确。

检查仪表通讯参数设置是否与上位机通讯软件设置一致

Ad(Ad)——  仪表通讯地址,设置范围 0~99,出厂默认值为 1

bd(bd)——  通讯速率选择,可选 2400、4800、9600、19200(bps) 4种

再根据操作说明上提供的通讯规约,设置数字格式等通讯参数,具体详见通讯规约

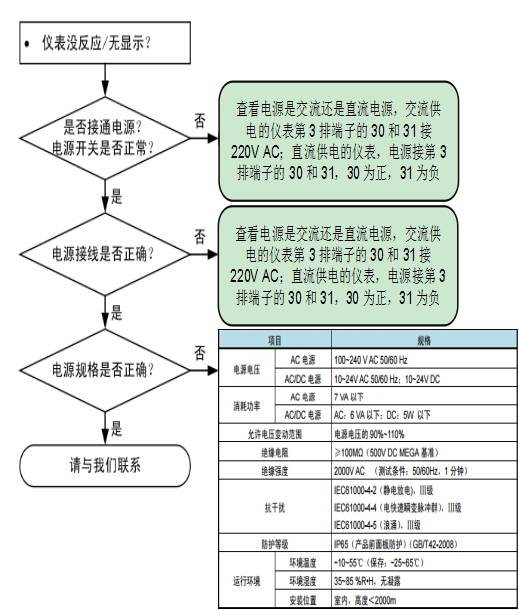

4.故障现象:仪表接好电源后面板数码管不显示,继电器也不动作


5.故障现象:输入信号异常


6.故障现象:接好电源以及信号后仪表显示不是正常数值,显示O.L/-O.L或者其他数值,输入信号进入后显示值不变化。

仪表显示O.L/-O.L或者其他数值,代表输入通道故障,一般情况是输入信号的接线,重新检查接线即可,如果还是同样现象,再检查输入通道信号选择即可。


7.故障现象:温度巡检仪接入PT100热电阻信号以及4-20mA电流信号,以及0-10Vdc电压信号时,在测量体附近有大电流时(比如配电柜中)温度巡检仪数值会突然变大,然后2-3S后测量数值正常。

数值跳动说明现场有电磁干扰,小信号抗干扰能力较差,需要使用带屏蔽层的双绞线屏蔽相应的信号干扰。

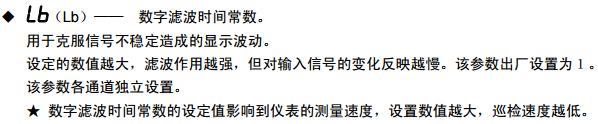

也可以通过仪表软件参数Lb来克服信号不稳定造成的波动,Lb参数是各通道独立设定数字滤波时间常数,提高显示稳定性。


8.故障现象:温度巡检仪接入热电阻信号或热电偶信号时,显示的数值比正常的数值大10倍,小点错位。

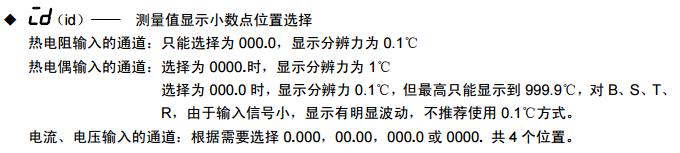

热电阻显示分辨力为 0.1℃,热电偶显示分辨力可通过参数设置为1℃或0.1℃。(各通道独立设置),需要按照说明书设置温度显示值的分辨力。


9.故障现象:正常运行中出现故障,各个通道的温度显示混乱。

此时应将所有通道拆除,从第一路通道重新开始接入,一路一路接入,进而排查出某一个通道或某几个通道的输入信号出现故障,更换新的温度传感器即可

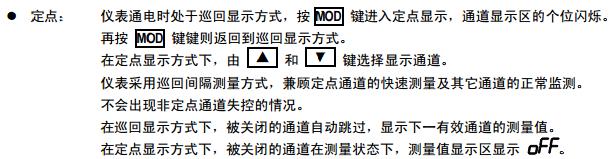

10.故障现象:接入信号正常,上电显示正常,巡检正常,但是面板按键不起作用,无法进入定点模式。

首先检查面板的按键是否错位,按键的顶针脱落导致的机械型故障,拆开显示面板查看即可。

其次排除按键的机械型故障后,按键还是无法进入定点模式,可确认为仪表操作程序异常,需返厂进行检测确认。

巡检方式:手动和自动两种巡检方式,也可定点显示,可通过按键切换选择。


11.故障现象:定制的通道数比实际巡检显示的通道少或者多(举例:定制8通道,实际显示只有7通道)

首先确认仪表的公共组态参数CH设置-通道数,设置范围从 1 到定货通道数。多余的通道将不参与巡回显示。

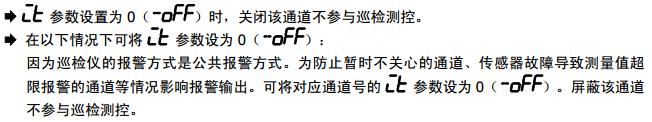

再检查输入信号选择it参数,是否有通道设置成0( -OFF )当设置成0( -OFF )时,表示该通道不参与巡检测控。

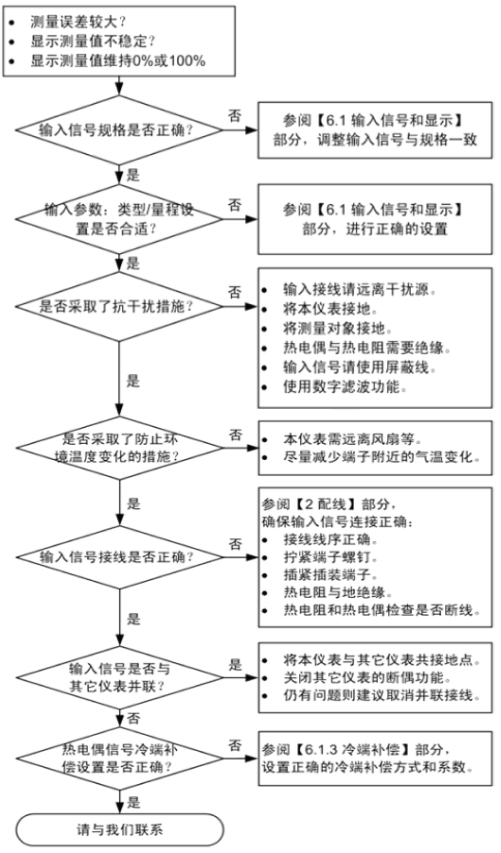

12.故障现象:有部分通道显示的温度值跟实际温度相差较大,排除温度传感器的故障。

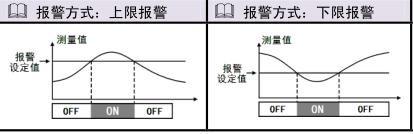

13.故障现象:需要监控通道的数值达到一定的数值,设定报警设置值,但是通道显示值达到设定值,输出的继电器却不动作。

检查仪表的报警方式,是上限H还是下限L,因为两者报警的方式不同 ,选择相应的报警方式H  表示上限报警,L  表示下限报警。


报警指示灯有3种状态

① 不亮:表示该通道处于非报警状态。

② 闪烁:表示该通道从非报警状态进入报警状态,并且未自动延时确认或面板按键确认。

③ 亮:表示该通道处于报警状态,且已确认。

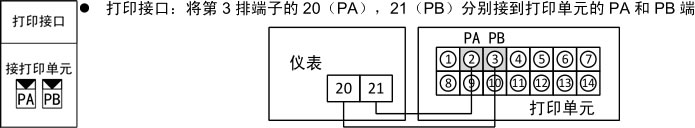

14.故障现象:连接的打印机无法正常打印数据,或者打印的数据不准确比如时间错误。


排除方法:

硬件原因:检查打印接口线连接是否正确、打印串口有否损坏等

参数原因:检查打印参数设置是否正确。

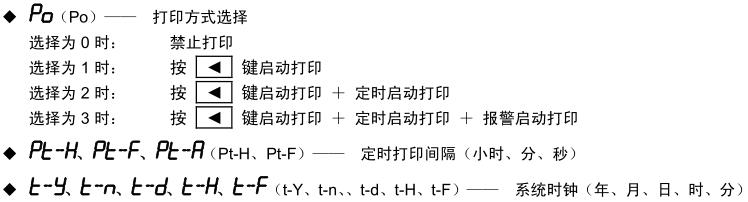

检查仪表打印方式参数设置是何种模式,以及打印间隔和系统时钟设置是否正确
