多功能直流电能表的接线方式
发布时间:2019-09-27 14:03:34 点击次数:10791

在光伏系统、移动电信基站、直流屏等电力监控中通常需要测量系统中的用电量,充电量和放电量等,更需要连接电脑,实现在电脑中读出。苏州昌辰WHA-96BDE多功能直流电能表可满足此需求,可以同时测量直流电路上的电流、电压、功率、正反向电能,更可选配RS485通信接口,通过标准的Modbus-RTU协议,与各种组态系统兼容,从而把前端采集到的直流电参量实时传 送给系统数据中心。

WHA-96BDE多功能直流电能表的接线方式如下:

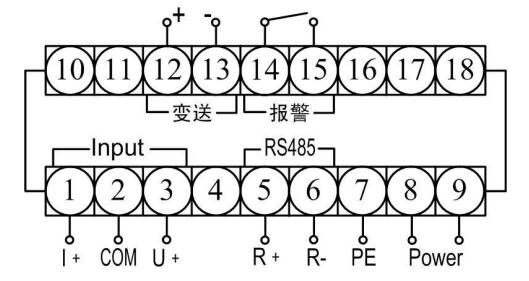

典型接线一:测量显示电压、电流、功率和正反向电能, 选配一路 RS485+一路变送输出+一组报警输出,接线如图一。


图一

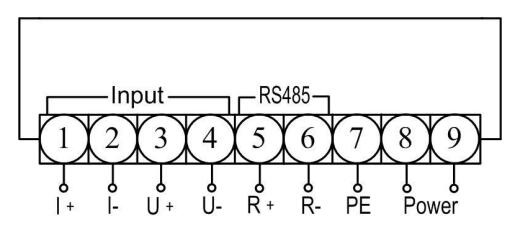

典型接线二:测量显示电压、电流、功率和正反向电能, 选配一路 RS485 输出,电压、电流输入端相互隔离,接线如图二。


图二



WHA-96BDE多功能直流电能表的电流电压输入端几种典型接线如下:

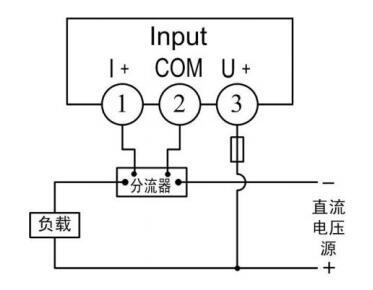

方案一:电流>10A,通过分流器接入,电压<1000V,直接接入,接线如图三;
注:分流器需串在负载和直流电压源的负极端,若现场只能串在正极端,订货时需特殊说明。


图三

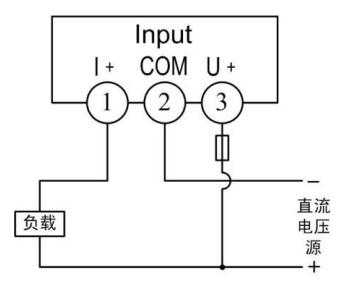

方案二:电流≤10A,直接接入,电压<1000V,直接接入,接线如图四;


图四

方案三:电流>10A,通过霍尔传感器接入,电压<1000V,直接接入 仪表电流、电压输入端相互隔离,接线如图五;


图五
