苏州昌辰FPV铁壳交流电压变送器性价比高
发布时间:2019-04-10 11:25:51 点击次数:691

苏州昌辰FPV铁壳交流电压变送器性价比高,依电厂要求制作的一款高效能电量变送器,外壳为金属外壳,屏蔽效果好,抗干扰强,电路板为加厚电路板,是一种不需要经常维护和校验,完全可信赖的第三代电量变送器。


FPV交流电压变送器是一种将被测交流电压参数,经隔离变送成线性的直流模拟信号的装置。


测量:单相/三相交流电压


输入范围:100Vac,450Vac


精度:±0.2%RO


输出:4~20mAdc,0~10Vdc等模拟量信号


工作电源:AC220V±10%或AC/DC24~265V


安装方式:35mm标准导轨、底座螺钉安装



苏州昌辰FPV铁壳交流电压变送器的技术条件


引用标准:GB/T 13850-1998(IEC688-1992)


长期稳定度:≤±0.2%/年,无累计误差


温度影响:≤100ppm/℃


响应时间:<400ms


输出纹波:<0.4% (峰-峰值)


输入功耗:电流<0.2VA,电压<0.1VA


工作频率:标称频率±10%


输出负载:电流输出 额定10V压降 最大15V压降(可选)电压输出额定 2mA 最大 5mA输出


输出负载影响:<0.1% (额定负载范围内)


辅助电源:额定电压 80%-120% 额定频率 90%-110%


允许过量输入:电流 3倍连续 10倍30秒 50倍1秒, 电压最大2倍连续


电压试验:输入/输出/电源与外壳之间 2kV AC 1min   IEC688


冲击试验:ANSI C37.90a/1973 ,IEC 255-4(5kV 1.2/50us脉冲电压)


校正幅度:满度最小±3%,零点最小±1%


磁场影响:0.4kA/m 磁场强度变化<0.05%


工作条件:温度-10~55℃ 相对湿度 ≤95% 无凝露


贮藏条件:温度-40~70℃ 相对湿度 ≤95% 无凝露

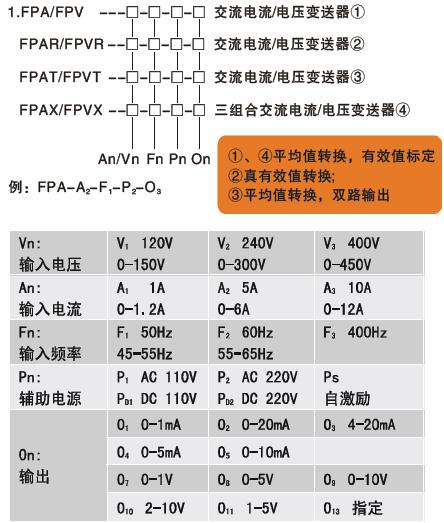

苏州昌辰FPV铁壳交流电压变送器的选型代码



常用规格实例


型号: FPV-V1-F1-P2-O3 ;


精度: ±0.2%


输入: 1P2W, 120Vac, 50Hz;


输出: 4~20mAdc


电源: AC220V


描述: 此型号为单相交流电压变送器,100Vac 电压互感器(PT)变比电压信号输入,输出4~20mAdc, 工作电源AC220V


FPV电压变送器型号


·FPV---交流电压变送器(平均值转换,有效值标定)


·FPVT---交流电压变送器(双路输出)


·FPVX---交流电压变送器(平均值转换,有效值标定,三组合)


·FPVR---交流电压变送器(真有效值转换)


·例2: FPVT-V1-F1-P2-O8/O1 二路输出(电压变送器、输入: 0-120V、频率: 50Hz、辅助电源: AC 220V、输出: 0-5V/0-1mA)


·例3: FPV-V1-F1-PD2-O8(按0-150V校正电压变送器、输入: 0-150V、频率: 50Hz、辅助电源: DC220V、输出: 0-5V)。


·FPV-V1-F1-P2-O3(FPV铁壳电压变送器/输入0~120V/输出4~20mA/供电电源AC220V)


·FPV-V1-F1-P2-O11(FPV铁壳电压变送器/输入0~120V/输出1~5V/供电电源AC220V)


·FPV-V1-F1-PD2-O3(FPV铁壳电压变送器/输入0~120V/输出4~20mA/供电电源DC220V)


·FPV-V1-F1-PD2-O11(FPV铁壳电压变送器/输入0~120V/输出1~5V/供电电源DC220V)


·FPV-V3-F1-P2-O3(FPV铁壳电压变送器/输入0~400V/输出4~20mA/供电电源AC220V)


·FPV-V3-F1-P2-O11(FPV铁壳电压变送器/输入0~400V/输出1~5V/供电电源AC220V)


·FPV-V3-F1-PD2-O3(FPV铁壳电压变送器/输入0~400V/输出4~20mA/供电电源DC220V)


·FPV-V3-F1-PD2-O11(FPV铁壳电压变送器/输入0~400V/输出1~5V/供电电源DC220V)


·FPVX-V3-F1-P2-O3(FPVX三组合铁壳电压变送器/输入0~400V/输出4~20mA/供电电源AC220V)


·FPVX-V3-F1-PD2-O11(FPVX三组合铁壳电压变送器/输入0~400V/输出1~5V/供电电源DC220V)。


FPA电流变送器型号


·FPA---交流电流变送器(平均值转换,有效值标定)


·FPAT---交流电流变送器(双路输出)


·FPAX---交流电流变送器(平均值转换,有效值标定,三组合)


·FPAR---交流电流变送器(真有效值转换)


·FPAN---负序电流变送器


·FPA-A2-F1-P2-O3(FPA铁壳电流变送器/输入0~5A/输出4~20mA/供电电源AC220V)


·FPA-A2-F1-P2-O11(FPA铁壳电流变送器/输入0~5A/输出1~5V/供电电源AC220V)


·FPA-A2-F1-PD2-O3(FPA铁壳电流变送器/输入0~5A/输出4~20mA/供电电源DC220V)


·FPA-A2-F1-PD2-O11(FPA铁壳电流变送器/输入0~5A/输出1~5V/供电电源DC220V)


·FPA-A3-F1-P2-O3(FPA铁壳电流变送器/输入0~10A/输出4~20mA/供电电源AC220V)


·FPA-A3-F1-P2-O11(FPA铁壳电流变送器/输入0~10A/输出1~5V/供电电源AC220V)


·FPA-A3-F1-PD2-O3(FPA铁壳电流变送器/输入0~10A/输出4~20mA/供电电源DC220V)


·FPA-A3-F1-PD2-O11(FPA铁壳电流变送器/输入0~10A/输出1~5V/供电电源DC220V)


FP功率变送器铁壳规格型号


FPW301---三相四线有功功率变送器;


FPK301---三相四线无功功率变送器;


FPWK301---三相四线有功功率/无功功率组合变送器


功率变送器FPK301(FPK301-V1-A2-F1-P2-O3)


功率变送器FPK201(FPK201-V1-A2-F1-P2-O3)


功率变送器FPK101(FPK101-V1-A2-F1-P2-O3)


功率变送器FPW301(FPW301-V1-A2-F1-P2-O3)


功率变送器FPW201(FPW201-V1-A2-F1-P2-O3)


功率变送器FPW101(FPW101-V1-A2-F1-P2-O3)


三相三线有功功率变送器FPW-201


三相四线有功功率变送器FPW-301


单相无功功率变送器FPK-101


三相三线无功功率变送器FPK-201


三相四线无功功率变送器FPK-301


单相有功无功功率组合变送器FPWK-101


三相三线有功无功功率组合变送器FPWK-201


三相四线有功无功功率组合变送器FPWK-301


FPF-F1-B4-O3-P2频率变送器


FPF频率变送器


FPPF功率因数变送器


FPD-1直流变送器(单路输出)


FPD-2直流变送器(双路输出)


FPDH-1直流变送器(单路输出,高压)


FPDH-2直流变送器(双路输出,高压)


FPWH电能变送器,FPWH201有功电能变送器,FPKH301无功电能变送器,FPWKH电能变送器,


苏州昌辰仪表有限公司用工匠精神做好每一台FP系列电力变送器。除了FPA电流变送器,还有FPAX三相电流变送器,FPV电压变送器,FPVX三相电压变送器,FPVR真有效值电压变送器,FPVT双路电压变送器,FPW201功率变送器,FPW301功率变送器,FPK201无功变送器,FPWT有功功率变送器,FPWH电能变送器,FPWWH电能变送器,FPD-1直流变送器,FPD-2直流变送器,FPDH-1直流电流变送器,FPDH-2直流电压变送器,FPF频率变送器。苏州昌辰FPV铁壳交流电压变送器
